Обзор продукта

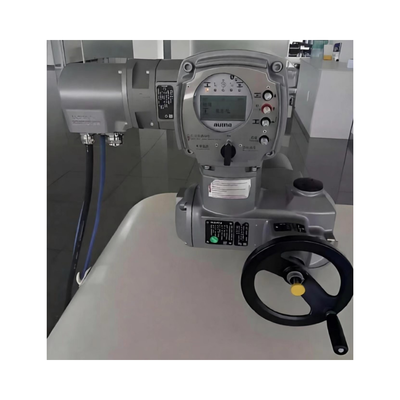

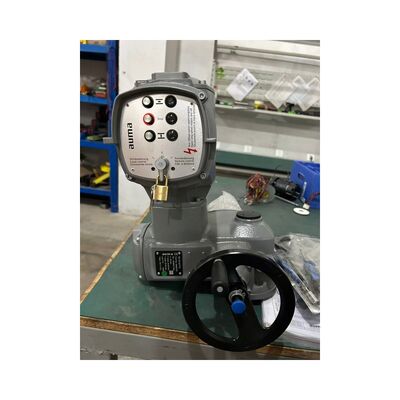

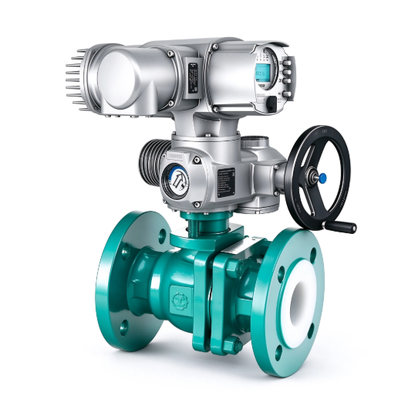

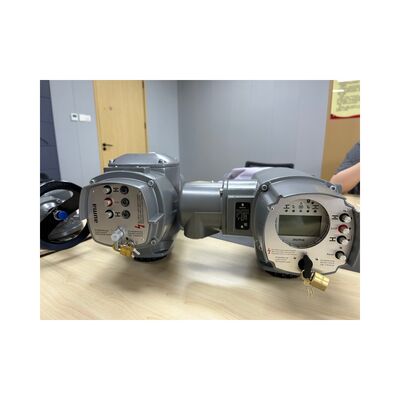

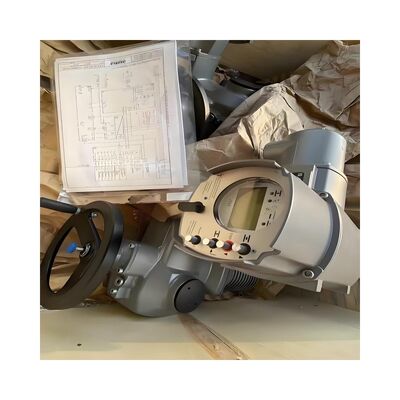

Электрический многооборотный привод AUMA серии SA представляет собой комплексную систему автоматизации клапанов, объединяющую многооборотный привод серии SA с интегрированными блоками управления приводом (серии AM или AC) в едином предварительно собранном и заводском испытательном блоке. Он поставляется в виде согласованного комплекта для сокращения времени ввода в эксплуатацию и устранения необходимости отдельного подбора привода, блока управления, компонентов обратной связи и электрических интерфейсов. Комплект основан на прочном червячном редукторе с выходным крутящим моментом от 10 Нм до 32 000 Нм и выходной скоростью от 4 об/мин до 180 об/мин, приводимом в движение трехфазными переменными, однофазными переменными или двигателями постоянного тока в зависимости от конфигурации.Интегрированы датчики предельных значений и крутящего момента, а также возможна местная эксплуатация с помощью маховика для ручного управления. Привод может быть объединен с блоками управления, начиная от простых блоков ОТКРЫТЬ-ЗАКРЫТЬ до микропроцессорных версий с интерфейсом полевой шины и регистрацией рабочих данных.

Корпус имеет стандартную степень защиты IP67, а IP68 доступен в качестве опции, обеспечивая защиту от пыли, проникновения воды и временного погружения.Диапазон рабочих температур окружающей среды составляет от -30°C до +70°C, что делает комплект подходящим для наружного применения, промывки и требовательных промышленных сред.Защита от коррозии соответствует требованиям класса KS для применений с высокой стойкостью.Доступные варианты управления включают серию AM для базовых применений «открыть-закрыть» и серию AC для расширенной диагностики, связи по полевой шине (Profibus, Modbus, Foundation Fieldbus) и интеграции управления активами. Сертификация может включать ATEX, IECEx, FM и CSA для использования во взрывоопасных зонах, при этом для выбранных конфигураций доступна возможность SIL 2 и SIL 3.Серия SA широко применяется в водоочистке, производстве электроэнергии, нефтегазовой промышленности, химической переработке и морских применениях, где надежная автоматизация клапанов и длительный срок службы имеют важное значение.

Технические характеристики

Отрасль применения

1. Водоподготовка и очистка сточных вод

2. Производство электроэнергии (тепловая, гидро-, атомная)

3. Добыча и транспортировка нефти и газа

4. Химическая и нефтехимическая переработка

5. Целлюлозно-бумажная промышленность

6. Горнодобывающая и минеральная промышленность

7. Судостроение и морская промышленность

8. Пищевая промышленность

Эти отрасли требуют надежной автоматизации клапанов для операций открытия-закрытия и позиционирования на задвижках, регулирующих клапанах, дисковых затворах и шандорных затворах. Серия SA подходит для высокоцикловых операций, удаленных установок и работы во взрывоопасных зонах при правильной конфигурации с соответствующими блоками управления и сертификатами. Правильный монтаж, качество воздуха (для пневматических аксессуаров, если используются) и электрическая защита важны для долгосрочной надежности.

Распространенные проблемы

1. Привод не реагирует на команду — проверьте питание блока управления, положение селекторного переключателя (ЛОКАЛЬНЫЙ/ДИСТАНЦИОННЫЙ) и статус связи по полевой шине.

2. Индикация ошибки крутящего момента во время работы — проверьте уплотнение клапана, выравнивание штока и настройки ограничения крутящего момента; сбросьте с помощью кнопки СБРОС или команды полевой шины.

3. Срабатывание тепловой защиты — сработала защита двигателя; дайте время на охлаждение, проверьте рабочий цикл и температуру окружающей среды, проверьте мощность двигателя.

4. Не срабатывает концевой выключатель — проверьте механизм концевого зондирования, проверьте настройки хода и проверьте наличие механических препятствий.

5. Маховик не включается — проверьте механизм ручного управления, проверьте положение рычага отключения и осмотрите внутренние шестерни.

6. Неправильная обратная связь по положению — перекалибруйте датчик положения, проверьте проводку контура 4–20 мА и проверьте работу энкодера.

7. На дисплее отображается ошибка конфигурации — просмотрите настройки параметров, проверьте конфигурацию блока управления в соответствии с данными клапана и выполните сброс.

8. Сбой связи по полевой шине — проверьте проводку шины, терминацию, адрес устройства и конфигурацию протокола.

9. Проникновение в корпус или влага — осмотрите уплотнения, кабельные вводы и разъем; при необходимости замените уплотнительные кольца.

10. Дрейф или колебания клапана при регулировании — проверьте настройку управления, убедитесь, что привод серии SAR используется для регулирования, и проверьте требования к крутящему моменту клапана.

Заменяемые модели

AUMA SAR Series (регулирование), AUMA SQ Series (поворотно-запорный), AUMA SAEx Series (взрывозащищенный), AUMA SA-UW Series (подводный), Rotork IQ3 Series, Rotork IQT Series, SIPOS 7 Series, Limitorque MX Series, EIM TEC Series, Bernard S series, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1.
Примечание по выбору: перед заменой подтвердите требуемый крутящий момент, выходную скорость, стандарт крепления к клапану (ISO 5210/DIN 3210), тип блока управления, протокол связи и сертификацию для взрывоопасных зон.
