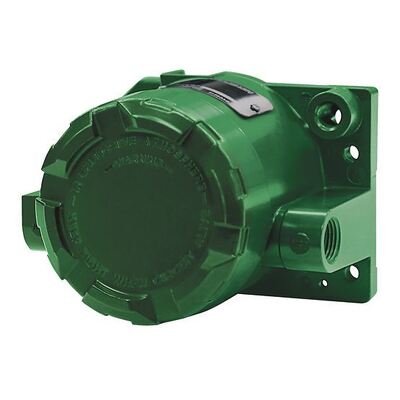

Fisher FIELDVUE 4400 Цифровой позиционный передатчик клапана с бесконтактным сенсором, SIL 2 и HART 7

Цифровой датчик положения FIELDVUE 4400 от Fisher обеспечивает обратную связь по положению для поворотных и прямоходных клапанов, задвижек, дроссельных заслонок и другого движущегося оборудования. Он разработан для применений, где операторам требуется четкое указание положения оборудования вместе с дополнительной диагностической информацией.

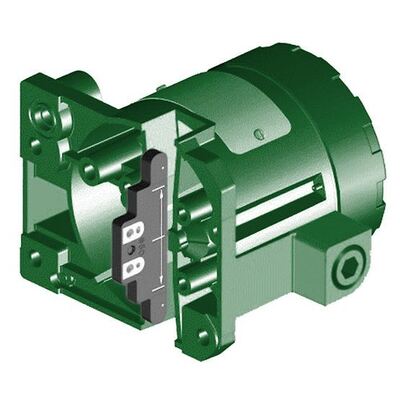

В отличие от старой серии Fisher 4200, которая использует механически соединенные потенциометрические датчики, модель 4400 использует бесконтактную систему датчиков с массивом магнитов. Эта конструкция снижает зависимость от механических связей для измерения положения.

Модель 4400 обеспечивает обратную связь по положению 4–20 мА и поддерживает связь HART 7. Ее диагностические функции включают подсчет циклов, время открытия и закрытия, накопление хода, время пребывания, текущее положение и время хода.

Для предприятий, использующих устаревшие приборы Fisher 4210 или 4211, модель 4400 является рекомендуемой заменой для большинства применений. Перед заказом подтвердите комплект для монтажа, ход клапана, выходные требования и любые необходимые функции конечных выключателей.

Выбранный код модели, разрешения, монтажные принадлежности и конфигурация переключателя должны быть подтверждены в соответствии с требованиями применения.

Обратная связь по положению для совместимых технологических и запорных клапанов.

Мониторинг положения клапанов в технологическом оборудовании, включая применения, где надежная обратная связь важна для принятия оперативных решений.

Мониторинг положения для совместимых регулирующих и запорных клапанов в системах электростанций.

Модель 4400 может обеспечивать непрерывную обратную связь по положению и диагностическую информацию для применений, требующих больше информации, чем простое указание открыто/закрыто.

Интеграция с системами управления и мониторинга с использованием совместимых схем 4–20 мА и HART.

Проверьте проводку контура, условия питания, конфигурацию прибора и вход системы управления. Убедитесь, что проводка соответствует требованиям выбранной версии.

Проверьте массив магнитов, схему монтажа и калибровку. Неправильный монтаж или несоответствие между узлом обратной связи и ходом клапана могут повлиять на измерение положения.

Убедитесь, что контур соответствует требованиям к импедансу HART, а настройки главной системы и прибора совместимы. Перед заменой датчика проверьте проводку и конфигурацию связи.

Убедитесь, что прибор включает требуемую конфигурацию переключателя. Проверьте настроенные точки срабатывания, источник питания и внешнюю проводку.

Проверьте комплект для монтажа и выбор узла обратной связи для типа и хода клапана. Замена не должна считаться подходящей только потому, что старый прибор имеет номер модели Fisher.

FIELDVUE 4400 является рекомендуемой заменой для большинства датчиков положения серии Fisher 4200.

Fisher 4210: 4210 — устаревший электронный датчик положения. Оцените модель 4400 после проверки существующего монтажа и требований к сигналу.

Fisher 4211: 4211 имеет ограниченный жизненный цикл для заказов на ядерные объекты. При принятии решений о замене следует учитывать нормативные требования и требования к закупкам для данного применения.

Fisher FIELDVUE 4400: Цифровой датчик положения с бесконтактным датчиком, выходом 4–20 мА, связью HART 7 и дополнительными диагностическими возможностями.

Правильный обзор замены должен охватывать:

• Существующая модель и полный код продукта

• Ход и тип движения клапана

• Комплект для монтажа и массив магнитов

• Требования к выходу и связи

• Функции концевых выключателей

• Классификация опасных зон

• Требуемые разрешения

• Совместимость с системой управления

Мы можем проанализировать существующую модель и информацию об установке, чтобы помочь определить соответствующую конфигурацию замены.

Мы рекомендуем проверить выходные данные, комплект для монтажа, узел обратной связи и требования к переключателям перед составлением предложения.

Мы поставляем позиционеры клапанов, датчики положения, регулирующие клапаны, приводы и сопутствующее промышленное оборудование.

Мы оказываем поддержку зарубежным покупателям в составлении предложений, координации продукции и организации доставки.

При запросе на замену мы фокусируемся на деталях, влияющих на совместимость, а не только на названии модели.

Наличие зависит от заказанной конфигурации 4400, монтажных принадлежностей, разрешений и количества.

Стандартные и специально сконфигурированные устройства могут иметь разные сроки поставки. Текущий запас и предполагаемый срок поставки должны быть подтверждены перед покупкой.

Для устаревших требований 4210 и 4211 наличие зависит от опубликованных ограничений жизненного цикла и конкретных обстоятельств закупки.

Продукт: Цифровой датчик положения FIELDVUE 4400 от Fisher

Модель:
4400

Количество:
Требуемое количество

Существующая модель:
4210 / 4211 / другая

Тип клапана:
Поворотный / прямоходный / другой

Ход клапана:
Требуемый ход или вращение

Комплект для монтажа:
Сведения о существующем комплекте, если известны

Выход:
4–20 мА

Связь:
Требуется HART 7 / другая

Концевые выключатели:
Требуются / не требуются

Разрешения:
Требуемые разрешения для опасных зон или безопасности

Применение:
Отрасль и условия эксплуатации

Место назначения:
Страна / город

Требуемая доставка:
Целевая дата доставки

Пожалуйста, предоставьте данные с шильдика существующего прибора, информацию о клапане и фотографии монтажа, чтобы помочь подтвердить правильную конфигурацию.
